介電常數常用測量方法綜述

張揚¹，徐尚志¹，趙文晖²，龔增²，趙曉群¹
1同濟大學，上海
2上海市計量測試技術研究院，上海

在設計電路、天線、電容器等過程中經常會涉及所用材料的介電常數, 所以深入了(le／liǎo)解介電常數的相關概念對實際工作有重要(yào / yāo)意義。介電常數測量技術在民用，工業以及軍事等各個領域應用廣泛。本文主要(yào / yāo)對介電常數測量的常用方法進行了(le／liǎo)綜合論述。首先對國家标準進行了(le／liǎo)對比總結；然後分别論述了(le／liǎo)幾種常用測量方法的基本原理、适用範圍、優缺點及發展近況；最後對幾種測量方法進行了(le／liǎo)對比總結，得出結論。

1. 引言

介電常數是物體的重要(yào / yāo)物理性質，對介電常數的研究有重要(yào / yāo)的理論和(hé / huò)應用意義。電氣工程中的電介質問題、電磁兼容問題、生物醫學、微波、電子技術、食品加工和(hé / huò)地(dì / de)質勘探中，無一(yī / yì ／yí)不利用到物質的電磁特性，對介電常數的測量提出了(le／liǎo)要(yào / yāo)求。目前對介電常數測量方法的應用可以說是遍及民用、工業、國防的各個領域。

在食品加工行業當中，儲藏、加工、滅菌、分級及質檢等方面都廣泛采用了(le／liǎo)介電常數的測量技術。例如，通過測量介電常數的大小，新鮮果蔬品質、含水率、發酵和(hé / huò)幹燥過程中的一(yī / yì ／yí)些指标都得到間接體現，此外，根據食品的介電常數、含水率确定殺菌時間和(hé / huò)功率密度等工藝參數也是重要(yào / yāo)的應用之一(yī / yì ／yí)^[1]。

在路基壓實質量檢測和(hé / huò)評價中，如果利用常規的方法，盡管測量結果比較準确，但工作量大、周期長、速度慢且對路面造成破壞。由于土體的含水量、溫度及密度都會對其介電特性産生不同程度的影響，因此可以采用雷達對整個區域進行測試以反算出介電常數的數值，通過分析介電性得到路基的密度及壓實度等參數，達到快速測量路基的密度及壓實度的目的^[2]。此外，複介電常數測量技術還在水土污染的監測中得到了(le／liǎo)應用^[3]。并且還可通過對岩石介電常數的測量對地(dì / de)震進行預報^[4]。

上面說的是介電常數測量在民用方面的部分應用，其在工業上也有重要(yào / yāo)的應用。典型的例子有低介電常數材料在超大規模集成電路工藝中的應用以及高介電常數材料在半導體儲存器件中的應用。在集成電路工藝中，随着晶體管密度的不斷增加和(hé / huò)線寬的不斷減小，互聯中電容和(hé / huò)電阻的寄生效應不斷增大，傳統的絕緣材料二氧化矽被低介電常數材料所代替是必然的。目前Applied Materials的Black Diamond作爲(wéi / wèi)低介電常數材料，已經應用于集成電路的商業化生産^[5]。在半導體儲存器件中，利用高介電常數材料能夠解決半導體器件尺寸縮小而導緻的栅氧層厚度極限的問題，同時具備特殊的物理特性，可以實現具有特殊性能的新器件^[6]。在軍事方面，介電常數測量技術也廣泛應用于雷達和(hé / huò)各種特殊材料的制造與檢測當中。

對介電常數測量技術的應用可以說是不勝枚舉。介電常數的測量技術已經廣泛應用于民用、工業和(hé / huò)國防各個領域，并且有發展的空間和(hé / huò)必要(yào / yāo)性。我們對測量介電常數的方法進行總結，能更清晰的認識測量方法的現狀，爲(wéi / wèi)某些應用提供一(yī / yì ／yí)種可能适合的方法，是有一(yī / yì ／yí)定理論和(hé / huò)工程應用意義的。

2. 介電常數測量方法綜述

介電常數的測量按材質分類可以分爲(wéi / wèi)對固體、液體、氣體以及粉末(顆粒)的測量^[7]。固體電介質在測量時應用最爲(wéi / wèi)廣泛，通常可以分爲(wéi / wèi)對固定形狀大小的固體和(hé / huò)對形狀不确定的固體的測量。相對于固體，液體和(hé / huò)氣體的測試方法較少。對于液體，可以采用波導反射法測量其介電常數，誤差在5%左右^[8]。此外國家标準中給出了(le／liǎo)在90℃、工頻條件下測量液體損耗角正切及介電常數的方法^[9]。對于氣體，具體測試方法少且精度都不十分高。文獻[10]中給出一(yī / yì ／yí)種測量方法，以測量共振頻率爲(wéi / wèi)基礎，在LC串聯諧振電路中産生震蕩，利用數字頻率計測量諧振頻率，不斷改變壓強和(hé / huò)記錄當前壓強下諧振頻率，最後用作圖或者一(yī / yì ／yí)元線性回歸法處理數據，得到電容變化率進而計算出相對介電常數。

表1是測量固體介電常數的國家标準方法(不包括廢止的方法)及其對頻率、介電常數範圍、材料等情況的要(yào / yāo)求。

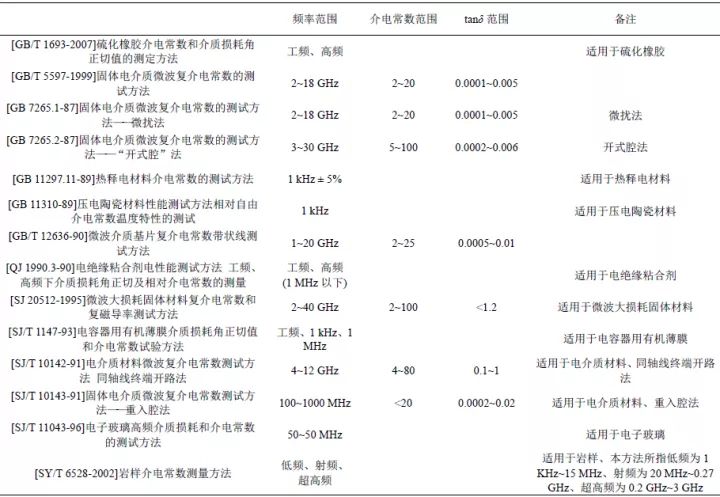

表1. 測量固體介電常數國家标準方法^[9,11-25]

如表1所示，國家标準中已經對微擾法和(hé / huò)開式腔法的過程做了(le／liǎo)詳細介紹，然而對适用頻率和(hé / huò)介電常數的範圍都有所限制。所以在不同材料，不同頻率的情況下，國家标準也給出了(le／liǎo)相應的具體測量方法。可見，上面所分析的方法并不是可以随便套用的。在不同的系統、測量不同的材料、所要(yào / yāo)求的頻率不同的情況下，需要(yào / yāo)對其具體問題具體分析，這樣才能得出最準确的方法。國家标準測量方法覆蓋的頻率爲(wéi / wèi)50 MHz以下和(hé / huò)100 MHz到30 GHz，可以說是一(yī / yì ／yí)個較廣的頻率覆蓋範圍，但是不同範圍适用的材料和(hé / huò)環境等都有所不同。介電常數的覆蓋範圍是2到100，接近1的介電常數和(hé / huò)較高介電常數的測量方法比較稀缺，損耗普遍在10^-3到10^-4的數量級上。

3. 測量介電常數的幾種主要(yào / yāo)方法

從總體來說，目前測量介電常數的方法主要(yào / yāo)有集中電路法、傳輸線法、諧振法、自由空間波法等等。其中，傳輸線法、集中電路法、諧振法等屬于實驗室測量方法，測量通常是在實驗室中進行，要(yào / yāo)求具有相應的樣品采集技術。另外對于已知介電常數材料發泡後的介電常數通常用經驗公式得到^[26]。下面，分别對這幾種方法的原理、特點和(hé / huò)發展現狀等做分别闡述。

3.1. 集中電路法

集中電路法是一(yī / yì ／yí)種在低頻段将有耗材料填充電容，利用電容各參數以及測量得到的導納推出介電常數的一(yī / yì ／yí)種方法。其原理公式爲(wéi / wèi)：

 (1)

其中，Y爲(wéi / wèi)導納，A爲(wéi / wèi)電容面積，d爲(wéi / wèi)極闆間距離，ε₀爲(wéi / wèi)空氣介電常數，ω爲(wéi / wèi)角頻率。

爲(wéi / wèi)了(le／liǎo)測量導納，通常用并聯諧振回路測出Q值(品質因數)和(hé / huò)頻率，進而推出介電常數。由于其最高頻率會受到最小電感的限制，這種方法的最高頻率一(yī / yì ／yí)般是100 MHz。最小電感一(yī / yì ／yí)般爲(wéi / wèi)10 nHz左右。如果電感過小，高頻段雜散電容影響太大。如果頻率過高，則會形成駐波，改變諧振頻率同時輻射損耗驟然增加。但這種方法并不适用于低損材料。因爲(wéi / wèi)這種方法能測得的Q值隻有200左右，使用網絡分析儀測得tanδ也隻在10^-4左右。這種方法不但準确度不高，而且隻能測量較低頻率，在現有通信應用要(yào / yāo)求下已不經常應用。

3.2. 傳輸線法

傳輸線法是網絡法的一(yī / yì ／yí)種，是将介質置入測試系統适當位置作爲(wéi / wèi)單端口或雙端口網絡。雙端口情況下，通過測量網絡的s參數來得到微波的電磁參數。圖1爲(wéi / wèi)雙端口傳輸線法的原理示意圖。

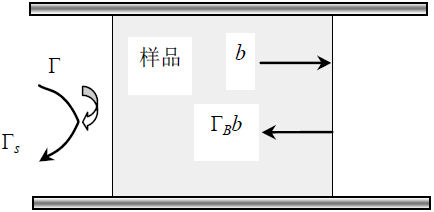

圖1. 雙端口傳輸線法原理示意圖

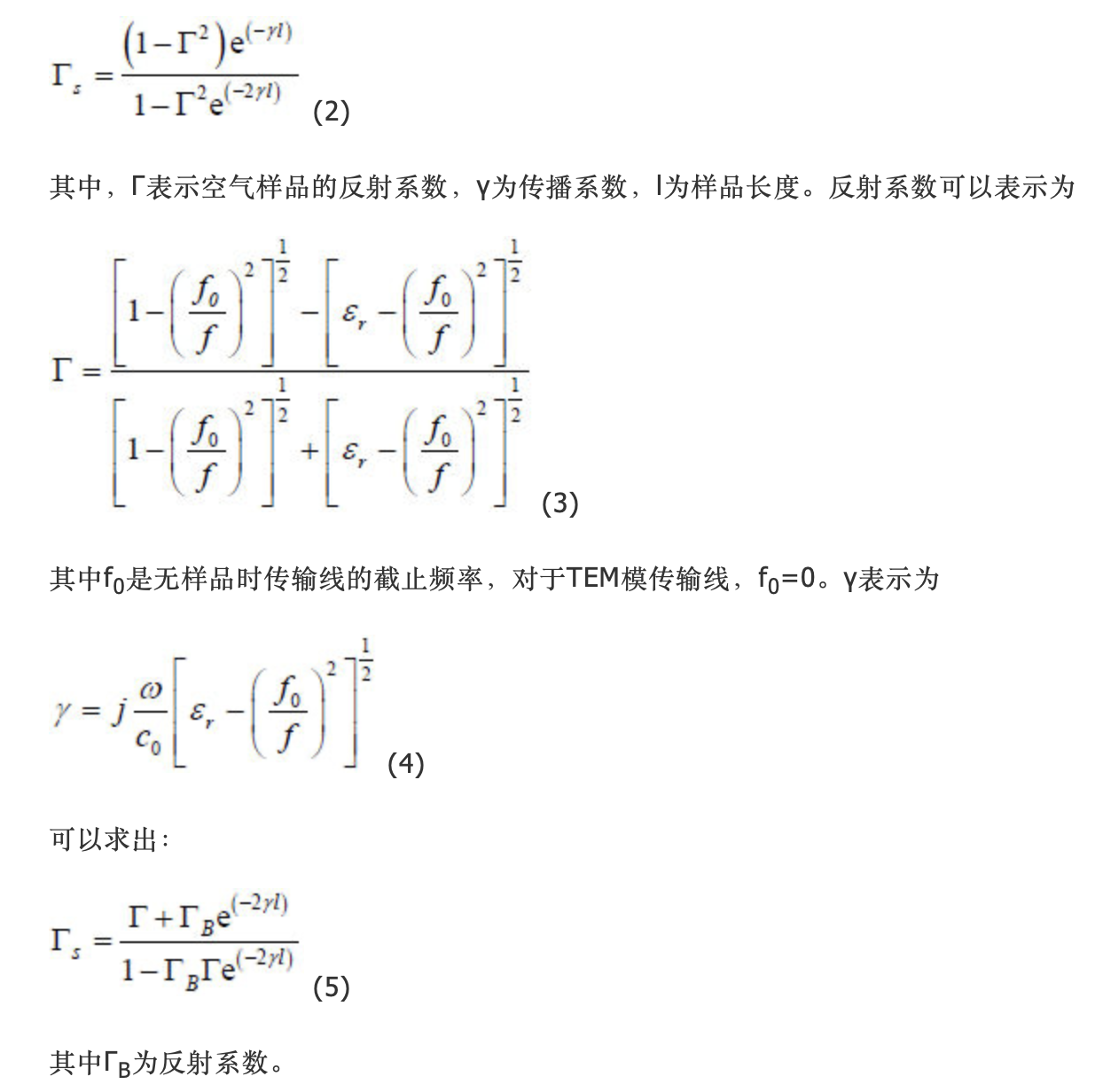

傳輸系數用Γ_s表示，爲(wéi / wèi)

同時測量傳輸系數或者反射系數的相位和(hé / huò)幅度，改變樣品長度或者測量頻率，測出這時的幅度響應，聯立方程組就能夠求出相對介電常數。

單端口情況下，通過測量複反射系數Γ來得到材料的複介電常數。因此常見的方法有填充樣品傳輸線段法、樣品填充同軸線終端法和(hé / huò)将樣品置于開口傳輸線終端測量的方法^[27]。第一(yī / yì ／yí)種方法通過改變樣品長度及測量頻率來測量幅度響應，求出ε_r。這種方法可以測得傳輸波和(hé / huò)反射波極小點随樣品長度及頻率的變換，同時能夠避免複超越方程和(hé / huò)的叠代求解。但這一(yī / yì ／yí)種方法僅限于低、中損耗介質，對于高損耗介質，樣品中沒有多次反射。傳輸線法适用于ε_r較大的固體及液體，而對于ε_r比較小的氣體不太适用。

早在2002年用傳輸反射法就能夠實現對任意厚度的樣品在任意頻率上進行複介電常數的穩定測量。NRW T/R法(即基于傳輸/反射參數的傳輸線法)的優勢是簡單、精度高并且适用于波導和(hé / huò)同軸系統。但該方法在樣品厚度是測量頻率對應的半個波導波長的整數倍時并不穩定。同時此方法存在着多值問題，通常選擇不同頻率或不同厚度的樣品進行測量較浪費時間并且不方便。此外就是對于極薄的材料不能進行高精度測量^[28]。反射法測量介電常數的最早應用是Decreton和(hé / huò)Gardial在1974年通過測量開口波導系統的反射系數推導出待測樣品的介電常數。同軸反射法是反射法的推廣和(hé / huò)深化，即把待測樣品等效爲(wéi / wèi)兩端口網絡，通過網絡分析儀測量該網絡的散射系數，據此測試出材料的介電常數。結果顯示，同軸反射法在測量高損耗材料介電常數上有一(yī / yì ／yí)定可行性，可以測量和(hé / huò)計算大多數高損耗電介質的介電常數，對諧振腔法不能測量高損耗材料介電常數的情況有非常大的補充應用價值^[29]。2006年又提出了(le／liǎo)一(yī / yì ／yí)種測量低損耗薄膜材料介電常數的标量法。該方法運用了(le／liǎo)傳輸線法測量原理，首先測量待測介質損耗，間接得出反射系數，然後由反射系數與介電常數的關系式推出介質的介電常數。其薄膜可以分爲(wéi / wèi)低損耗、高損耗和(hé / huò)高反射三類，通過實驗證明了(le／liǎo)三種薄膜的損耗随頻率改變基本呈相同的變化趨勢，高頻稍有差别，允許誤差範圍内可近似。該方法切實可行，但不适用于測量表面粗糙的介質^[30]。近幾年有人提出了(le／liǎo)新的确定Ka波段毫米波損耗材料複介電常數的磁導率的測量方法并給出了(le／liǎo)确定樣品的複介電常數及磁導率的散射方程。此方法有下列優點：1) 計算複介電常數及磁導率方程組是去耦合的，不需要(yào / yāo)叠代；2) 被測量的頻率範圍比較寬；3) 與傳統方法相比消除了(le／liǎo)介電常數測量對樣品長度和(hé / huò)參考面的位置的依賴性；4) 消除了(le／liǎo)NRW方法在某些頻點測量的不确定性^[31]。還有人将橢圓偏振法的電磁頻譜從可見光、紅外光擴展到毫米波段。橢圓偏振法用測量樣品反射波或者投射波相對于入射波偏振狀态的改變來計算光電特性和(hé / huò)幾何參數。毫米波橢圓偏振法得到的複介電常數的虛部比實部低，即計算得到的虛部有一(yī / yì ／yí)定誤差，但它對橢圓偏振法的進一(yī / yì ／yí)步研究提供了(le／liǎo)重要(yào / yāo)的參考依據^[32]。

3.3. 諧振法

諧振法是将樣品作爲(wéi / wèi)諧振結構的一(yī / yì ／yí)部分來測量介電常數的方法，分爲(wéi / wèi)微擾法、全部填充諧振器空間的方法以及部分填充諧振器空間的方法。全部填充可以用公式(6)來計算

 (6)

其中ε’是複介電常數實部，ε’’是複介電常數虛部，Q是品質因數，tanδ是損耗角正切，f₀是無樣品時的諧振頻率。

部分填充主要(yào / yāo)是爲(wéi / wèi)了(le／liǎo)減小樣品尺寸以及材料對于諧振器參數的影響，難以進行精确地(dì / de)計算，一(yī / yì ／yí)般用于矯正。

微擾法要(yào / yāo)求相對較小的尺寸，并且相對頻偏要(yào / yāo)小于0.001，這種情況下其具體尺寸形狀可用填充因子s表示：

 (7)

其中f₀是無樣品時的諧振頻率，Q_L是品質因數，ε_r是相對介電常數，A(ε_r)是聯系相對介電常數以及微擾腔參數的函數。

此時不論形狀尺寸如何，隻要(yào / yāo)得到填充因子s即可方便求出相對介電常數。利用此方法可以測量幾乎所有的材料的介電常數，但是在校準時要(yào / yāo)求采用同一(yī / yì ／yí)形狀。在頻率上區分，當頻率高于1 GHz時，可以用波導腔測量介電常數，但是當頻率高于10 GHz時，由于基模腔太小等原因，對于介電常數的測量提出了(le／liǎo)新的挑戰。諧振法的具體方法有很多，如：矩形腔法、諧振腔微擾法、微帶線諧振器法、帶狀線諧振器法、介質諧振器法、高Q腔法等。近年來對于諧振法又有新的方法不斷出現和(hé / huò)改善。

圓柱腔測量介電常數法是我國在1987年推出的測量介電常數的方法，經過了(le／liǎo)對測試夾具的研究和(hé / huò)開發及對開縫腔體的研究，測試結果更爲(wéi / wèi)準确。其頻率測試範圍大約爲(wéi / wèi)1~10 GHz^[33]。此外，關于開放腔方法的改進也非常全面和(hé / huò)成熟。開放腔方法中廣泛應用了(le／liǎo)兩塊很大平型金屬闆中圓柱介質構成截止開腔的方法，其對于相對介電常數ε_r的測量相對準确，但對于損耗角tanβ的測量誤差比較大。2006年有人提出截止波導介質腔測量介電常數，可同時測量微波損耗和(hé / huò)介電常數，但隻能夠用來測量相對介電常數大于10的樣品^[34]。同時，因爲(wéi / wèi)平行闆開式腔法會有一(yī / yì ／yí)部分能量順着饋線和(hé / huò)上下金屬闆之間的結構傳輸形成輻射損耗，有人提出通過在饋電側上下金屬闆間增加短路闆用來阻止輻射損耗，并且設計制作了(le／liǎo)相應系統，可以通過單端口工作，對圓柱形介質進行測試^[35]。近兩年出現了(le／liǎo)很多對于開式腔的改進和(hé / huò)發展。由三十八所和(hé / huò)東南大學合作的開式腔法自動測量系統，不僅操作簡便，而且其測量的相對介電常數以及損耗正切的不确定度小于0.17%和(hé / huò)20.4%。此外有人提出準光腔法在毫米波和(hé / huò)亞毫米波中的應用有高Q值、使用簡便、不損傷薄膜、靈敏度高、樣品放置容易、能檢測大面積介質複介電常數均勻性等多項優點，但依然隻能在若幹分離頻率點上進行測量^[36]。總而言之，諧振法基本可以測量所有頻率範圍内的材料的介電常數，但是現有方法中對毫米波範圍研究居多；具有單模性能好、Q值高、腔加工和(hé / huò)樣品準備簡單、操作方便以及測量精度高等優點；但是對于損耗正切的測量一(yī / yì ／yí)直不能十分準确，同時一(yī / yì ／yí)般隻能在幾個分離的頻率點上進行測量；同時因爲(wéi / wèi)諧振頻率和(hé / huò)固有品質可以較準确測量，非常适用于對低損耗介質材料的測量。諧振法的技術已經比較完善，但是依然有不足之處：如何确保單頻點法的腔長精确性長期被忽略；提取相對介電常數的超越方程存在多值解；依然有較多誤差源等^[37]。

3.4. 自由空間法

自由空間法其實也可算是傳輸線法。它的原理可參考線路傳輸法，通過測得傳輸和(hé / huò)反射系數，改變樣品數據和(hé / huò)頻率來得到介電常數的數值。圖2爲(wéi / wèi)其示意圖。

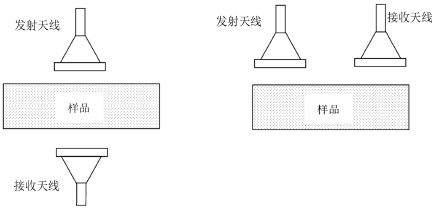

圖2. 自由空間法原理示意圖

自由空間法與傳輸線法有所不同。傳輸線法要(yào / yāo)求波導壁和(hé / huò)被測材料完全接觸，而自由空間法克服了(le／liǎo)這個缺點^[38]。自由空間法保存了(le／liǎo)線路傳輸法可以測量寬頻帶範圍的優點。自由空間法要(yào / yāo)求材料要(yào / yāo)有足夠的損耗，否則會在材料中形成駐波并且引起誤差。因此，這種方法隻适用于高于3 GHz的高頻情況。其最高頻率可以達到100 GHz。

3.5. 六端口測量技術

另外，還有一(yī / yì ／yí)種方法爲(wéi / wèi)六端口測量技術。其測量系統如圖3。

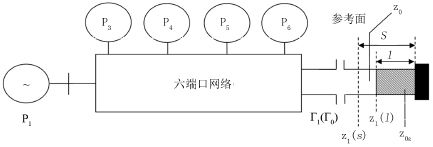

圖3. 六端口測量系統

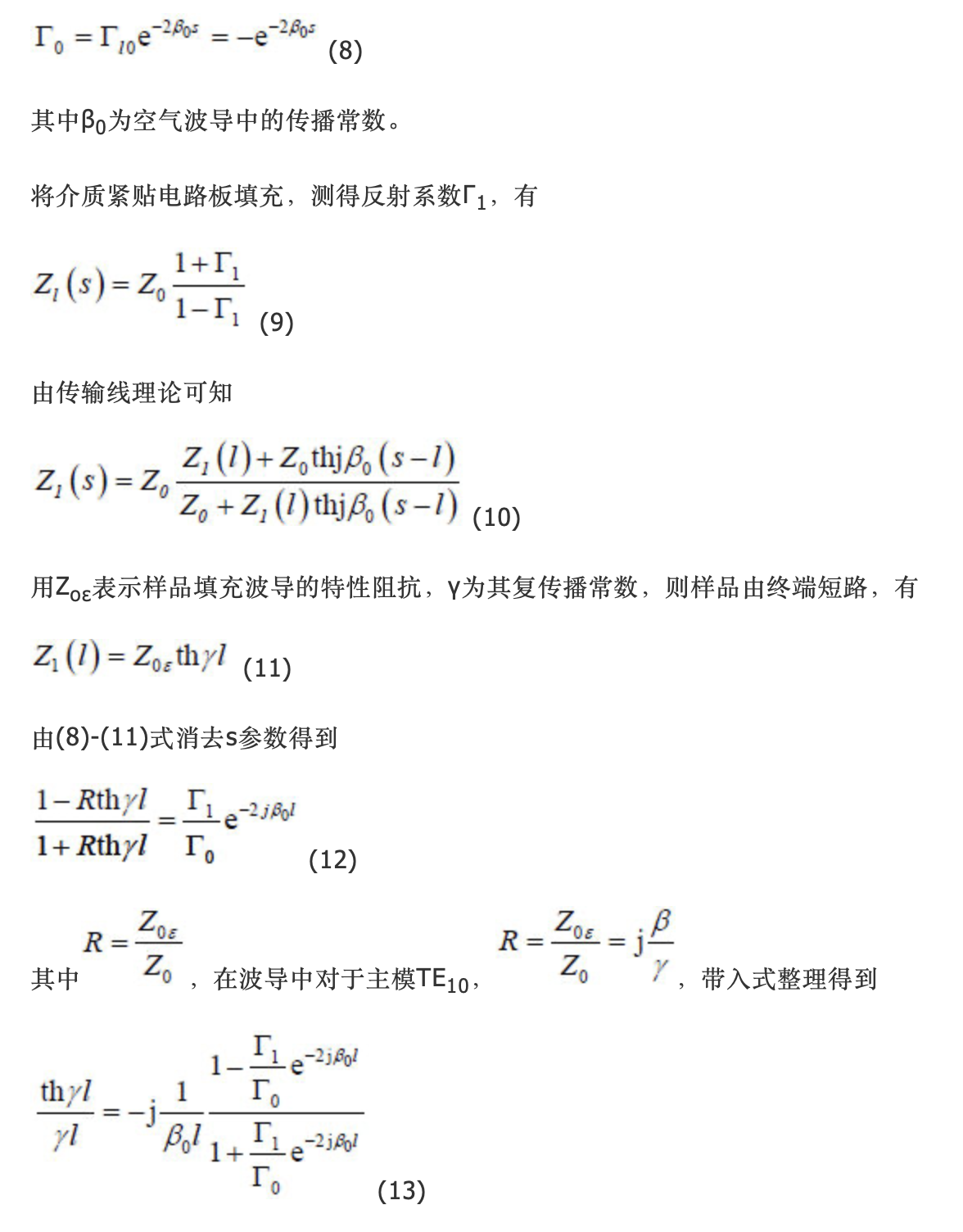

在未填充介質樣品時，忽略波導損耗，短路段反射系數Γ_l0 = -1，參考面反射系數爲(wéi / wèi)

其中γ=α+jβ，α是介質填充波導的衰減常數，β是介質填充波導的相位常數，解上述方程(13)得出α、β，代入下列公式。

 (14)

 (15)

即求出相對介電常數ε以及介質損耗正切tanβ。其中λ₀是自由空間的波長，a是波導寬邊尺寸^[39]。

六端口技術是20世紀70年代發展起來的一(yī / yì ／yí)項微波自動測量技術，具有造價低廉和(hé / huò)結構簡單等優點。目前六端口技術廣泛應用于安全防護、微波計量和(hé / huò)工業在線測量中。六端口技術是一(yī / yì ／yí)種通過測量标量來替代測量矢量的方法，用對幅度的測量來替代對相位的測量^[40]。因此其對設備精度和(hé / huò)複雜度的要(yào / yāo)求都有所下降。同時六端口技術在與計算機控制接口連接的實現上顯現出了(le／liǎo)很大的優勢，有利于微波阻抗和(hé / huò)網絡參數的自動測量。

早在20世紀90年代，我國的學術界就提出了(le／liǎo)許多校驗方法，并設計出了(le／liǎo)精度較高的自動測量系統，提出了(le／liǎo)選用測量低損耗介質的微波探頭的建議^[41,42]。最近幾年六端口技術仍在不斷地(dì / de)發展和(hé / huò)完善。學術界提出了(le／liǎo)許多新的解超越方程的方法。同時開始采用Matlab解超越方程，采用Labview做人機界面，将Matlab嵌入其中^[43]。總而言之，六端口網絡可以在寬頻率範圍内進行測量，目前NIsT實驗室的六端口系統可以測量10 MHz到100 GHz的頻率範圍；六端口網絡具有較高的精度，對s參數的測量可以達到點頻手動測量的水準；與自動網絡分析儀比較，結構簡單，成本低，體積小；可以通過計算機及其軟件對測量進行優化和(hé / huò)計算，更利于實現自動化。

3.6. 測量方法總結

将上述方法的适用場合、優缺點可以簡單總結成表2。

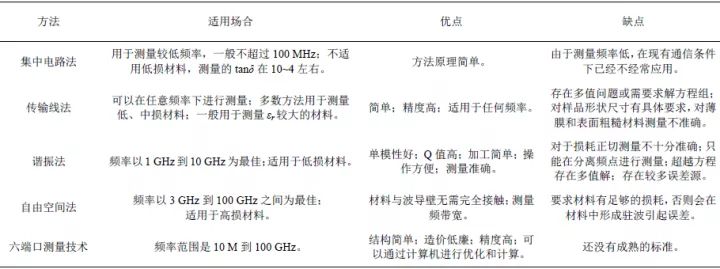

表2. 測量介電常數方法總結

4. 結論

介電常數的測量技術已經被應用于生産生活的各個方面，其測量的标準也十分明确。國家标準中能夠測量的頻率範圍已經覆蓋50 MHz以下及100 M到30 GHz。但是其對測試材料種類以及介電常數和(hé / huò)損耗角的數值範圍有明确規定，使得各種标準能夠應用的範圍不是很廣泛。而就測量方法而言，幾種主要(yào / yāo)的測量方法各有利弊。集中電路法适用于低頻情況；傳輸線法頻率覆蓋範圍較廣，适用于介電常數較大的材料，其多數方法對于高損和(hé / huò)薄膜等材料不太适用，方法簡單準确；諧振法隻能在有限頻率點下進行測量，适用于低損材料，方法簡單準确、單模性好；自由空間法準确性相對較差，但是可以實現實地(dì / de)測量；六端口網絡法精度高，六端口網絡造價低廉，頻率覆蓋範圍廣，更适用于以後多種多樣的測量情況的需要(yào / yāo)，但是沒有具體的标準可以參考。可見，并不存在一(yī / yì ／yí)種方法可以完全代替其他方法，不同的方法都有自己的優點和(hé / huò)缺點，在不同的情況下選擇具體的方法是十分有必要(yào / yāo)的。

5. 結束語

現今介電常數的測量技術現在正在不斷進步和(hé / huò)日益完善，對于其測量方法的總結是希望讀者對其有更加清晰系統的認識并且能遇見未來可能的發展趨勢。當然，不同的工程要(yào / yāo)求和(hé / huò)實驗環境要(yào / yāo)有具體的測量方法，不可以照葫蘆畫瓢，生搬硬套。相信随着電子科技和(hé / huò)通信行業的發展，會有更多更好的測量介電常數的方法出現，爲(wéi / wèi)我們的日常生活、工業發展和(hé / huò)軍事進步做出更重大的貢獻。

來源：漢斯出版社-電磁分析與應用

參考文獻(References)

[1] 趙婷, 周修理, 李豔軍等. 食品物料介電常數的研究與應用[J].農機化研究, 2012,5(5):233-236
[2] 徐平, 蔡迎春, 王複明. 介電常數在路基壓實質量檢測與評價中的應用[J]. 路基工程, 2008, 2: 26-28.
[3] 劉永成, 李傑, 田躍等. 複介電常數在水土污染監測中的應用研究[J]. 環境科學與技術, 2006, 8(29): 34-36.
[4] 陳有發. 介電常數在地(dì / de)震預報中應用的可能性[J]. 西北地(dì / de)震學報, 1988, 10(4): 94, 95.
[5] 趙智彪, 許志, 利定東. 低介電常數材料在超大規模集成電路工藝中的應用[J]. 半導體技術, 2004,29(2):4-6,45.
[6] 邵天奇, 任天令, 李春曉等. 高介電常數材料在半導體存儲器件中的應用[J]. 固體電子學研究與進展, 2002, 22(3):312-317.
[7] 張治文, 任越青, 楊百屯等. 粉末介質介電常數的測量[J]. 絕緣材料通訊, 1989,(2):28-32.
[8] 鄧京川, 王魁香, 陸國會. 液體介電常數的微波測量[J]. 物理實驗, 1996, 16(3): 104-105.
[9] SJT 1147-1993，電容器用有機薄膜介質損耗角正切值和(hé / huò)介電常數試驗方法[S]. 1993.
[10] 張皓晶, 石睿, 楊衛國, 謝雪冰, 張雄. 氣體相對介電常數r的測量[J]. 雲南師範大學學報, 2005,25(1):14-16.
[11] GBT 1693-2007, 硫化橡膠介電常數和(hé / huò)介質損耗角正切值的測定方法[S]. 2007.
[12] GBT 5597-1999, 固體電介質微波複介電常數的測試方法[S]. 1999.
[13] GBT 6113.2-1998, 無線電騷擾和(hé / huò)抗擾度測量方法[S]. 1998.
[14] GBT 7265.1-1987, 固體電介質微波複介電常數的測試方法微擾法[S]. 1987. GBT 7
[15] 265.2-1987,固體電介質微波複介電常數的測試方法“開式腔”法[S]. 1987.
[16] GBT 11297.11-1989, 熱釋電材料介電常數的測試方法[S]. 1989.
[17] GBT 11310-1989, 壓電陶瓷材料性能測試方法相對自由介電常數溫度特性的測試[S].1989.
[18] GBT 12636-1990, 微波介質基片複介電常數帶狀線測試方法[S]. 1990.
[19] QJ 1990.3-1990, 電絕緣粘合劑電性能測試方法工頻、高頻下介質損耗角正切及相對介電常數的測量[S]. 1990.
[20] SJ 20512-1995, 微波大損耗固體材料複介電常數和(hé / huò)複磁導率測試方法[S]. 1995
[21] SJT 10142-1991, 電介質材料微波複介電常數測試方法同軸線終端開路法[S]. 1991.
[22] SJT 10143-1991 固體電介質微波複介電常數測試方法重入腔法[S]. 1991.
[23] SJT 11043-1996, 電子玻璃高頻介質損耗和(hé / huò)介電常數的測試方法[S]. 1996.
[24] SYT 6528-2002, 岩樣介電常數測量方法[S]. 2002.
[25] GB 5654-1985,液體絕緣材料工頻相對介電常數、介質損耗因數和(hé / huò)體積電阻率的測量[S]. 1985.
[26] 洪偉年(譯). 泡沫塑料的相對介電常數[J]. 藤倉電線技報,1984, 12(8): 71-79.
[27] 張曉萍. 測量複介電常數的一(yī / yì ／yí)種新方法[J]. 測量複介電常數的一(yī / yì ／yí)種新方法, 1997, 12(4): 60-62.
[28] 田步甯,楊德順,唐家明等.傳輸/反射法測量複介電常數的若幹問題[J].電波科學學報,2002,17(1):10-15.
[29] 陳維, 姚熹, 魏曉勇. 同軸傳輸反射法測量高損耗材料微波介電常數[J]. 功能材料, 2005, 9(36):1356-1358.
[30] 栾卉, 趙凱. 測量低損耗薄膜材料介電常數的标量法[J]. 電波科學學報, 2006, 21(5): 777-781.
[31] 薛謙忠, 左元, 韓冰等. 複介電常數和(hé / huò)磁導率測量的新方法[J]. 微波學報, 2010, 8: 585-587.
[32] 李素萍, 王子華, 張友俊等. 毫米波橢偏法測量介質的複介電常數[J]. 上海大學學報(自然科學版), 2010,16(4):371-375.
[33] 徐汝軍, 李恩, 周楊等. TM0n0圓柱腔測量介質複介電常數[J]. 宇航材料工藝, 2010, 5: 84-86
[34] 徐江峰, 陳秋靈, 倪爾瑚. 截止波導介質腔介電常數測量理論與方法研究[J]. 儀器儀表學報, 2006, 27(10): 1322-1325.
[35] 吳昌英, 丁君, 韋高等. 一(yī / yì ／yí)種微波介質諧振器介電常數測量方法[J]. 測控技術, 2008, 27(6): 95-97.
[36] 于海濤, 吳亮, 李國輝. 測量介質材料複介電常數的準光腔法[J]. 材料開發與應用, 2010, 25(3): 54-56.
[37] 桂勇鋒, 窦文斌, 姚武生等. 毫米波段複介電常數測量的開放腔法改進[J]. 微波學報, 2010, 26(3): 38-43.
[38] 李紀鵬, 龔勳, 蔡樹棒. 開口波導法無損測量微波集成電路基片複介電常數[J]. 微波學報, 1999, 15(4): 317-322.
[39] 彭勝, 許家棟, 韋高等. 六端口反射計測量複介電常數的改進方法[J]. 測量與校準, 2007, 27(2): 27-29.
[40] 孔繁敏, 陳罡午, 李康等. 微帶六端口介電常數在線測量系統[J]. 微波學報, 1997, 13(4): 301-306.
[41] 孔繁敏, 陳罡午, 李康等. 用六端口和(hé / huò)開口同軸線測量介電常數的一(yī / yì ／yí)種校準方法[J]. 電子學報, 1996,24(3):74-75.
[42] 孔繁敏, 陳罡午, 李康等. 六端口介電常數測量系統自校正的研究[J]. 山東大學學報, 1997, 32(4): 425-430.
[43] 曹玉婷, 張安祺, 尹秋豔. 基于Matlab的介電常數測量[J]. 艦船電子工程, 2008, 28(4): 140-143.
