12種碳纖維複合材料成型工藝，能否實現“速”的飛躍！（附國外代表公司名單）

碳纖維複合材料在發揮其輕質高強的基礎上，會根據應用對象的差異采用不同的成型工藝，從而盡可能地(dì / de)發揮出碳纖維所具有的特殊性能。成型工藝改進、優化的目的主要(yào / yāo)是提高效率和(hé / huò)制品質量，從而降低整體的加工成本。很多用戶都希望複合材料的成型工藝能像通信行業那樣，擺脫2G，從3G邁入4G（+），再到5G時代，那究竟能否實現這種速的飛躍呢？一(yī / yì ／yí)起來看看吧！

從2G到5G

在模具工作面上塗敷脫模劑、膠衣，将剪裁好的碳纖維預浸布鋪設到模具工作面上，刷塗或噴塗樹脂體系膠液，達到需要(yào / yāo)的厚度後，成型固化、脫模。在制備技術高度發達的今天，手糊工藝仍以工藝簡便、投資低廉、适用面廣等優勢在石油化工容器、貯槽、汽車殼體等許多領域廣泛應用。其缺點是質地(dì / de)疏松、密度低，制品強度不高，而且主要(yào / yāo)依賴于人工，質量不穩定，生産效率很低。小編以爲(wéi / wèi)這種神似燒烤動作的傳統工藝還是蠻适合DIY的。

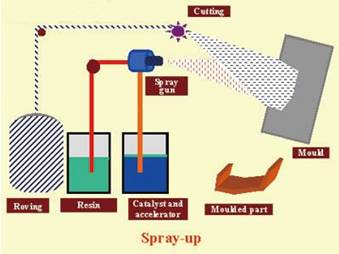

屬于手糊工藝低壓成型中的一(yī / yì ／yí)類，使用短切纖維和(hé / huò)樹脂經過噴槍混合後，壓縮空氣噴灑在模具上，達到預定厚度後，再手工用橡膠锟按壓，然後固化成型。爲(wéi / wèi)改進手糊成型而創造的一(yī / yì ／yí)種半機械化成型工藝，在工作效率方面有一(yī / yì ／yí)定程度的提高，但依然滿足不了(le／liǎo)大批量生産，用以制造汽車車身、船身、浴缸、儲罐的過渡層。

複合材料噴射成型工藝示意圖

将逐層鋪疊的預浸料放置于上下平闆模之間加壓加溫固化，這種工藝可以直接繼承木膠合闆的生産方法和(hé / huò)設備，并根據樹脂的流變性能，進行改進與完善。層壓成型工藝主要(yào / yāo)用來生産各種規格、不同用途的複合材料闆材。具有機械化和(hé / huò)自動化程度高、産品質量穩定等特點，但是設備一(yī / yì ／yí)次性投資大。

碳纖維複合材料層壓闆

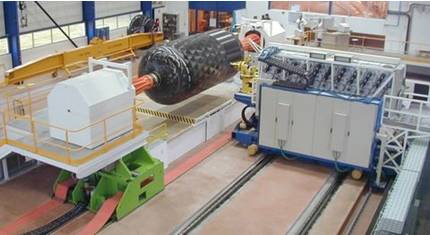

将經過樹脂膠液浸漬的連續纖維或布帶按一(yī / yì ／yí)定規律纏繞到芯模上，然後固化、脫模成爲(wéi / wèi)複合材料制品的工藝。碳纖維纏繞成型可充分發揮其高比強度、高比模量以及低密度的特點，制品結構單一(yī / yì ／yí)，可用于制造圓柱體、球體及某些正曲率回轉體或筒形碳纖維制品。

碳纖維複合材料纏繞成型介紹

将浸漬樹脂膠液的連續碳纖維絲束、帶或布等，在牽引力的作用下，通過擠壓模具成型、固化，連續不斷地(dì / de)生産長度不限的型材。拉擠成型是複合材料成型工藝中的一(yī / yì ／yí)種特殊工藝，其優點是生産過程可完全實現自動化控制，生産效率高。拉擠成型制品中纖維質量分數可高達80%，浸膠在張力下進行，能充分發揮增強材料的作用，産品強度高，其制成品縱、橫向強度可任意調整，可以滿足制品的不同力學性能要(yào / yāo)求。該工藝适合于生産各種截面形狀的型材，如工字型、角型、槽型、異型截面管材以及上述截面構成的組合截面型材，碳纖維複合芯導線主要(yào / yāo)采用這種成型工藝。

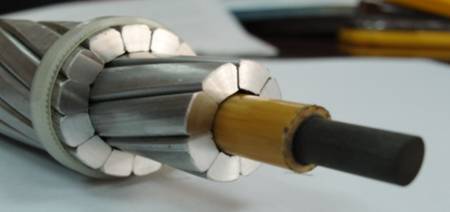

碳纖維複合芯導線

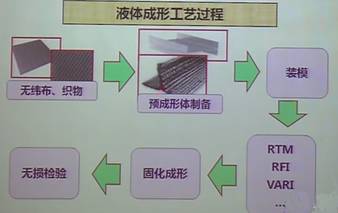

将液态單體合成爲(wéi / wèi)高分子聚合物，再從聚合物固化反應爲(wéi / wèi)複合材料的過程改爲(wéi / wèi)直接在模具中同時一(yī / yì ／yí)次完成，既減少了(le／liǎo)工藝過程中的能量消耗，又縮短了(le／liǎo)模塑周期（隻需約2分鍾便可完成一(yī / yì ／yí)件制品）。但這種工藝的應用，必須以精确的管道輸送和(hé / huò)計量以及溫度壓力自動控制爲(wéi / wèi)基礎，屬于高分子材料和(hé / huò)近代高新科學技術的交叉範疇，目前的應用還不是很廣。液态成型主要(yào / yāo)包括：RTM成型工藝、RFI成型、VARI成型，其中RTM成型小編會在下文中專門提到。

樹脂膜滲透(RFI)成型工藝示意圖如下。主要(yào / yāo)優點是模具比RTM工藝模具簡單，樹脂沿厚度方向流動，更容易浸潤纖維，沒有預浸料，成本較低。但所得制品尺寸精度和(hé / huò)表面質量不如RTM工藝，空隙含量較高，效率也稍微低一(yī / yì ／yí)些，适合生産大平面或簡單曲面的零件。

RFI成型工藝示意圖

真空輔助成型工藝(VARI)的示意圖如下，這種方法的優點是原材料利用率高，制件修整加工量少，不需要(yào / yāo)預浸料，成本較低，适用于常溫或溫度不高的大型壁闆結構件生産。但缺點和(hé / huò)RFI成型工藝相似。

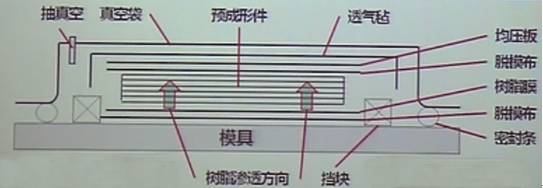

VARI成型工藝示意圖

将單層預浸料按預定方向鋪疊成的複合材料坯料放在熱壓罐内，在一(yī / yì ／yí)定溫度和(hé / huò)壓力下完成固化過程。熱壓罐是一(yī / yì ／yí)種能承受和(hé / huò)調控一(yī / yì ／yí)定溫度、壓力範圍的專用壓力容器。坯料被鋪放在附有脫模劑的模具表面，然後依次用多孔防粘布(膜)、吸膠氈、透氣氈覆蓋，并密封于真空袋内，再放入熱壓罐中。加溫固化前先将袋抽真空，除去空氣和(hé / huò)揮發物，然後按不同樹脂的固化制度升溫、加壓、固化。固化制度的制定與執行是保證熱壓罐成型制件質量的關鍵。該種成型工藝适用于制造飛機艙門、整流罩、機載雷達罩，支架、機翼、尾翼等産品。

這種方法使用較多，主要(yào / yāo)優點是：

（1）制品尺寸穩定，重複性好；

（2）纖維體積含量高（60%-65%）；

（3）力學性能可靠；

（4）幾乎可成型所有的材料；

（5）可固化不同厚度的層合版；

（6）可制造複雜曲面的零件。

但也存在以下不足：

（1）制件大小受熱壓罐尺寸限制；

（2）周期長、生産效率低；

（3）耗能高，運行成本高。

碳纖維預浸料熱壓罐工藝視頻介紹

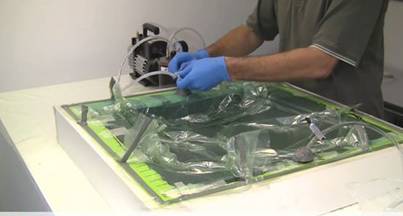

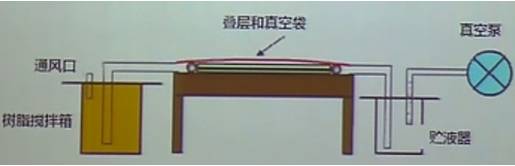

簡稱VIP，在模具上鋪“幹”碳纖維複合材料，然後鋪真空袋，并抽出體系中的真空，在模具腔中形成一(yī / yì ／yí)個負壓，利用真空産生的壓力把不飽和(hé / huò)樹脂通過預鋪的管路壓入纖維層中，讓樹脂浸潤增強材料，最後充滿整個模具，制品固化後，揭去真空袋材料，從模具上得到所需的制品。該工藝在1950年就出現了(le／liǎo)專利記錄，但在近幾年才得到發展。在真空環境下樹脂浸潤碳纖，制品中産生的氣泡極少，制品的強度更高、質量更輕，産品質量比較穩定，而且降低了(le／liǎo)樹脂的損耗，僅用一(yī / yì ／yí)面模具就可以得到兩面光滑平整的制品，能較好地(dì / de)控制産品厚度。一(yī / yì ／yí)般應用于船艇工業中的方向舵、雷達屏蔽罩，風電能源中的葉片、機艙罩，汽車工業中的各類車頂、擋風闆、車廂等。

将碳纖維預浸料置于上下模之間，合模将模具置于液壓成型台上，經過一(yī / yì ／yí)定時間的高溫高壓使樹脂固化後，取下碳纖維制品。這種成型技術具有高效、制件質量好、尺寸精度高、受環境影響小等優點，适用于批量化、強度高的複合材料制件的成型。但前期模具制造複雜，投入高，制件大小受壓機尺寸的限制。

預浸料基材的成型工藝

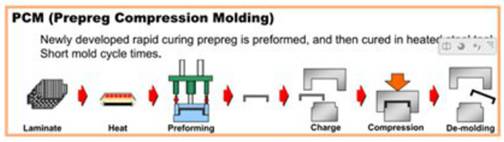

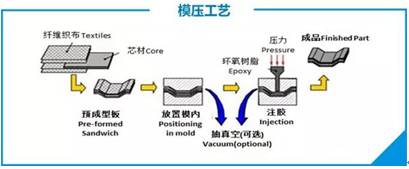

預浸料模壓成型（Prepreg Compression Molding）主要(yào / yāo)流程示意圖

另外片狀模塑料（Sheet Molding Compound，SMC）模壓成型工藝、長碳纖維增強熱塑性材料（Long Carbon Fiber Reinforced Thermolplastics，CF-LFT）注塑成型工藝也得到了(le／liǎo)廣泛應用。

SMC由樹脂糊浸漬纖維或短切纖維氈，兩面覆蓋聚乙烯薄膜而制成的片狀模壓料，屬于預浸氈料範圍。SMC成型效 率高、産品的表面光潔度好、外形尺寸穩定性好，且成型周期短、成本低，适合大批量生産，适合生産截面變化不太大的薄壁制品，在GFRP汽車部件生産領域已得到廣泛應用。目前，在車用CFRP成型工藝方面，SMC主要(yào / yāo)用于片狀短切纖維複合材料的生産，由于纖維的非連續性，制品強度不高，且強度具有面内各向同性特點。而碳纖維在樹脂糊中的潤濕性是SMC工藝面臨的重要(yào / yāo)課題，通過對碳纖維進行必要(yào / yāo)的表面處理，并采用适當的潤濕分散劑能夠有效提高碳纖維在樹脂糊中的潤濕性和(hé / huò)均勻性。碳纖維SMC也在汽車工業領域獲得了(le／liǎo)不少應用。

SMC的參考工藝流程

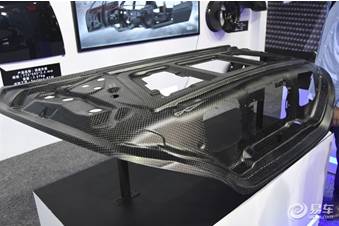

模壓工藝在歐美雖然已經有相當長的應用曆史，但是在國内依然是應用性很強的一(yī / yì ／yí)種碳纖維成型工藝，在工業的承力結構件制造方面有不可取代的地(dì / de)位，由于樹脂含量可控，纖維浸潤性好，成品碳纖維含量較高，因此強度表現優異，精準的制件尺寸，較短的成型周期，良好的生産環境，能滿足年産量5-8萬件的規模性生産。我國高鐵某車型應用的一(yī / yì ／yí)款碳纖維結構件在無錫威盛新材量産，采用預埋加模壓的工藝，成型後不僅解決了(le／liǎo)金屬與碳纖維連接難的問題，而且确保了(le／liǎo)制件的機械強度，據高鐵制造商方面反饋，這種質輕、強度大、耐老化、使用壽命長的碳纖維結構件不僅達到了(le／liǎo)他們的預期效果，而且他們從應用結果推斷，使用模壓成型工藝的碳纖維還可以适用于更多的産品，例如高鐵車輛内部的裝飾件、扶手、車身附件等。

一(yī / yì ／yí)種将感應器集成在模具中的新型感應加熱工藝，可以在20℃-400℃的溫度下加工碳纖維，通過熱傳導利用集成在模具内部的感應器來加熱模具表面。這是由新興企業RocTool公司在Cage系統上推出的補充技術，采用電磁感應可以迅速加熱模具，并能很好地(dì / de)控制局部溫度。其優勢是顯著減少了(le／liǎo)周期時間和(hé / huò)部件成本。但是目前該種技術尚不适合大型部件，而且相關的産量必須足夠大。

樹脂轉移模塑成形（RTM：Resin Transfer Molding）技術是一(yī / yì ／yí)種低成本複合材料的制造方法，最初主要(yào / yāo)用于飛機次承力結構件，如艙門和(hé / huò)檢查口蓋。1996年，美國防務預研局開展了(le／liǎo)高強度主承力構件的低成本RTM 制造技術研究。RTM技術具有高效、低成本、制件質量好、尺寸精度高、受環境影響小等優點，可應用于體積大、結構複雜、強度高的複合材料制件的成型，已經成爲(wéi / wèi)近幾年航空航天材料加工領域研究最爲(wéi / wèi)活躍的方向之一(yī / yì ／yí)。

原理簡介

RTM工藝的主要(yào / yāo)原理是在模腔（模腔需要(yào / yāo)預先制作成特定尺寸）中鋪放按性能和(hé / huò)結構要(yào / yāo)求設計的增強材料預成形體，在一(yī / yì ／yí)定壓力範圍内，采用注射設備将專用樹脂體系注入閉合模腔，通過樹脂與增強體的浸潤固化成型。模具具有周邊密封和(hé / huò)緊固以及注射及排氣系統，以保證樹脂流動順暢并排出模腔中的全部氣體和(hé / huò)徹底浸潤纖維；同時具有加熱系統，可加熱固化成形複合材料構件。它是一(yī / yì ／yí)種不采用預浸料，也不采用熱壓罐的成形方法。

工藝示意圖

目前主要(yào / yāo)的派生技術是真空導入模塑工藝(VIMP：Vacuum Infusion Molding Process)、柔性輔助RTM和(hé / huò)共注射RTM。這些技術在保留了(le／liǎo)傳統的RTM工藝可浸漬成型帶有夾芯、加筋、預埋件的大型構件等優勢的基礎上，具有生産構件範圍廣、産品質量穩定、易與其他編織工藝相結合和(hé / huò)低成本的制造優勢。此外高壓Resin transfer molding (HP-RTM)采用預成型件、鋼模、真空輔助排氣，高壓注射和(hé / huò)高壓下完成高性能熱固性複合材料的浸漬和(hé / huò)固化工藝，實現低成本、短周期（大批量）、高質量生産。

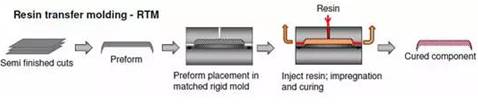

傳統RTM成型工藝示意圖

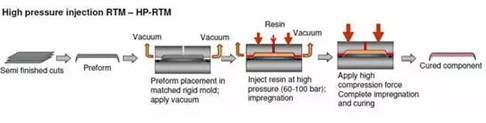

HP-RTM成型工藝示意圖

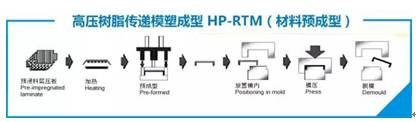

HP-RTM成型流程

HP-RTM主要(yào / yāo)優點：
樹脂快速充滿模腔。
改善了(le／liǎo)樹脂浸漬增強材料的質量。
加速樹脂反應性系統可以獲得短的固化周期。
對空氣的排除和(hé / huò)産品的孔隙減少具有重大意義。
産品具有卓越的表面性能和(hé / huò)質量。
産品的厚度和(hé / huò)三維形狀尺寸偏差低。
具有高的工藝穩定性和(hé / huò)重複性。
使用内脫模劑和(hé / huò)自清潔系統。
HP-RTM需要(yào / yāo)滿足以下要(yào / yāo)求：
很好的材料和(hé / huò)很高的另件性能。
另件的表面質量要(yào / yāo)求非常高。
短的加工周期。
有條件有能力使用快速固化樹脂。
具備大規模化的工業生産能力。

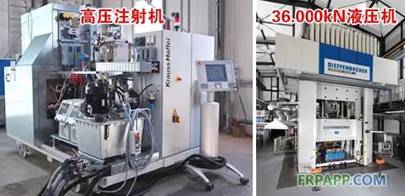

HP-RTM工藝裝備

雖然RTM成型工藝的優點很多，但也存在以下不足：閉合磨具密封要(yào / yāo)求高，前期費用高；樹脂和(hé / huò)纖維直接有空隙，注入樹脂前需要(yào / yāo)加熱，預成型體在放入模具時位置要(yào / yāo)恰到好處。

HP-RTM成型工藝視頻介紹

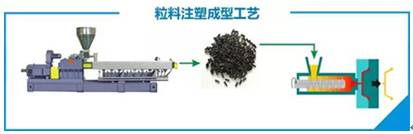

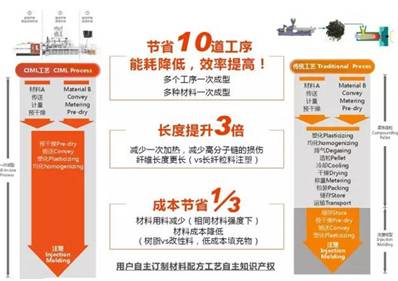

這是一(yī / yì ／yí)種新型技術，伯樂CIML設備将傳統的“多步法”工藝集成爲(wéi / wèi)“一(yī / yì ／yí)步法”，大大縮短了(le／liǎo)工藝流程，并且更好地(dì / de)保留了(le／liǎo)纖維長度，達到節能高效生産的目的。通過攻克材料-裝備-制造中的配方優化、混配系統、智能控制系統和(hé / huò)成型工藝參數優化等一(yī / yì ／yí)系列關鍵技術問題，完全滿足汽車輕量化對制品強度、成本、效率等方面的需求，堪稱爲(wéi / wèi)汽車輕量化量身打造的裝備利器。

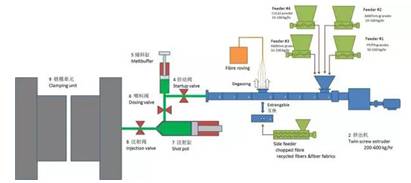

伯樂塑機CIML工藝示意圖

以下是複合材料主要(yào / yāo)成型工藝的彙總，未來随着設備的改進和(hé / huò)技術的優化，很多方法也會陸續實現。

（1）手糊成型工藝--濕法鋪層成型法；
（2）噴射成型工藝；
（3）樹脂傳遞模塑成型技術（RTM技術）；
（4）袋壓法（壓力袋法）成型；
（5）真空袋壓成型；
（6）熱壓罐成型技術；
（7）液壓釜法成型技術；
（8）熱膨脹模塑法成型技術；
（9）夾層結構成型技術；
（10）模壓料生産工藝；
（11）ZMC模壓料注射技術；
（12）模壓成型工藝；
（13）層合闆生産技術；
（14）卷制管成型技術；
（15）纖維纏繞制品成型技術；
（16）連續制闆生産工藝；
（17）澆鑄成型技術；
（18）拉擠成型工藝；
（19）連續纏繞制管工藝；
（20）編織複合材料制造技術；
（21）熱塑性片狀模塑料制造技術及冷模沖壓成型工藝；
（22）注射成型工藝；
（23）擠出成型工藝；
（24）離心澆鑄制管成型工藝；
（25）其它成型技術。

本文主要(yào / yāo)内容來自調研整理。更多相關企業，敬請留言補充。
