淺談天線罩及設計要(yào / yāo)求

天線罩radome是保護天線系統免受外部環境影響的結構物。它在電氣性能上具有良好的電磁波穿透特性，機械性能上能經受外部惡劣環境的作用。室外天線通常置于露天工作，直接受到自然界中暴風雨、冰雪、沙塵以及太陽輻射等的侵襲，緻使天線精度降低、壽命縮短和(hé / huò)工作可靠性差。

而在機載和(hé / huò)彈載平台，爲(wéi / wèi)了(le／liǎo)減小空氣阻力，必須要(yào / yāo)求尖錐狀的天線罩。多數天線罩是由空心的單層或多層的介質殼構成。也有的天線罩帶有孔的或金屬層/金屬加強筋的結構。總之，就是起一(yī / yì ／yí)個保護天線，如果有可能盡量修形以适合運用場景，加強整體結構強度的作用。

使用天線罩的目的是：

①保護天線系統免受風雨、冰雪、沙塵和(hé / huò)太陽輻射等的影響，使天線系統工作性能比較穩定可靠，同時減輕天線系統的磨損、腐蝕和(hé / huò)老化，延長使用壽命。

②消除風負荷和(hé / huò)風力矩，減小轉動天線的驅動功率，減輕機械結構重量，減小慣量，提高固有頻率。

③有關設備和(hé / huò)人員可在罩内工作，不受外界環境影響，提高設備的使用效率和(hé / huò)改善操作人員的工作條件。

④對于高速飛行的飛行器，天線罩可以解決高溫、空氣動力負荷和(hé / huò)其他負荷給天線帶來的問題。

但是,天線罩是天線前面的障礙物,對天線輻射波會産生吸收和(hé / huò)反射,改變天線的自由空間能量分布,并在一(yī / yì ／yí)定程度上影響天線的電氣性能。

其原因是：

①天線罩壁的反射和(hé / huò)不均勻部分的繞射會引起天線主波瓣電軸偏移，從而産生瞄準誤差；

②天線罩對高頻能量的吸收和(hé / huò)反射會引起傳輸損耗，從而影響天線增益（接收時使系統噪聲溫度增加）;

③天線罩引起的天線波瓣畸變,使天線主瓣寬度改變、零點深度提高和(hé / huò)旁瓣電平增加；

其次，天線罩增加工程造價。飛行器上的天線一(yī / yì ／yí)般都加天線罩，而地(dì / de)面天線罩尚未普遍采用。

天線罩分類

①從使用上分爲(wéi / wèi)航空型和(hé / huò)地(dì / de)面(含艦載)型兩大類。

②從電氣上根據天線輻射波的入射角分爲(wéi / wèi)垂直入射天線罩和(hé / huò)大入射角天線罩。輻射波射線與罩壁法線的夾角爲(wéi / wèi)入射角。入射角小于30°的稱垂直入射天線罩。天線在罩内掃描到任何位置、入射角的變化範圍都比較大（從0～75以上）,稱爲(wéi / wèi)大入射角天線罩。後者電氣性能比前者大爲(wéi / wèi)降低。

③按天線罩壁橫斷面形狀，天線罩分爲(wéi / wèi)均勻單壁結構、夾層結構和(hé / huò)空間骨架結構三種。

④根據天線罩的成形方式，地(dì / de)面天線罩分爲(wéi / wèi)充氣罩和(hé / huò)剛性罩兩種。

盡管天線罩起到了(le／liǎo)保護天線的作用，但是往往副作用不可避免。比如，天線發出去的電磁波在天線罩表面的反射和(hé / huò)在天線罩介質層内的吸收，造成功率損耗，降低電子系統作用距離；在介質層中的折射現象，引起測角誤差。有些情況，這種誤差是緻命的；在介質層中的多次反射，與多徑效應相類似，會引起附近雜波增加。所以在設計中，要(yào / yāo)求加上天線罩以後，不能超過規定的限度指标。

天線罩結構設計

天線罩的結構和(hé / huò)其他建築結構的不同點在于，設計時對結構型式、構件尺寸、罩壁厚度、材料選擇以及結構細節等都必須考慮電氣特性。

①罩壁厚度：與工作波長有關。在電氣上，爲(wéi / wèi)了(le／liǎo)使反射最小，必須按工作波長設計均勻單壁壁厚或夾層結構的夾芯厚度。但所選擇的壁厚必須能承受預計的最大空氣動力負荷和(hé / huò)其他負荷而不被破壞或不産生大的變形。壁厚的具體選擇應根據工作波長、天線罩尺寸和(hé / huò)形狀、環境條件、所用材料等在電氣和(hé / huò)結構性能上互相兼顧。

②材料選擇：對天線罩壁所用介質材料要(yào / yāo)考慮的因素有：在工作頻率下的介電常數和(hé / huò)損耗角正切要(yào / yāo)低，要(yào / yāo)有足夠的機械強度。一(yī / yì ／yí)般說來，充氣天線罩常用塗有海帕龍橡膠或氯丁橡膠的聚酯纖維薄膜；剛性天線罩用玻璃纖維增強塑料；夾層結構中的夾心多用蜂窩狀芯子或泡沫塑料。航空天線罩一(yī / yì ／yí)般用玻璃纖維增強塑料、陶瓷、玻璃－陶瓷和(hé / huò)層壓闆等。

③具體結構：天線罩的不均勻部分會引起高頻能量的繞射和(hé / huò)反射，因此，在天線罩壁上凡是高頻能量通過的部位一(yī / yì ／yí)般不宜設置加強筋，因爲(wéi / wèi)它可能使殼體天線罩産生局部或整體失穩、或産生大變形，從而給結構設計和(hé / huò)罩子尺寸帶來許多限制。爲(wéi / wèi)了(le／liǎo)便于制造、安裝和(hé / huò)運輸，必須把大型剛性天線罩做成分塊式，球狀連接處須設置法蘭，緻使罩壁不均勻。

因此，在設計時一(yī / yì ／yí)般要(yào / yāo)通過電氣性能試驗和(hé / huò)結構性能試驗，找出綜合性能良好的連接方案。此外，所用的金屬構件或金屬連接件應使其電氣遮擋最小。

天線罩環境要(yào / yāo)求

正确設計的天線罩除了(le／liǎo)滿足上面提及的氣動結構，電磁特性等要(yào / yāo)求外，還要(yào / yāo)滿足工作環境下的各項環境要(yào / yāo)求。

典型的環境條件包括：

1、溫度：地(dì / de)面和(hé / huò)空中是不一(yī / yì ／yí)樣的指标。比如，地(dì / de)面天線罩下限溫度-56攝氏度，上限80度，機載天線罩下限-56攝氏度，上限則取決于工作條件和(hé / huò)速度。馬赫2.0時爲(wéi / wèi)135攝氏度，馬赫3.0時爲(wéi / wèi)280攝氏度。導彈的天線罩還需要(yào / yāo)規定溫度沖擊和(hé / huò)溫度梯度等。

2、相對濕度。

3、壓力：比如，地(dì / de)面天線罩要(yào / yāo)承受時速240km的風壓，機載天線罩應能承受飛行速度，高度和(hé / huò)過載帶來的影響。水下天線罩要(yào / yāo)能承受使用深度的水壓影響。

4、載荷：比如常見的雨、雪、冰雹、飛鳥、石頭等的撞擊應能承受。

5、雨，海水等腐蝕。

6、擾動，沖擊和(hé / huò)加速度：比如爆炸導緻的沖擊波，地(dì / de)震帶來的震動等等。

7、火焰，雷電和(hé / huò)輻射：天線罩應當是阻燃的，防雷電的，并能防止一(yī / yì ／yí)定程度的太陽輻射和(hé / huò)核輻射。

8、污染物：比如鹽類，灰塵，昆蟲，黴菌，燃油，冰水和(hé / huò)其他可能的污染物。

天線罩主要(yào / yāo)形式

天線罩主要(yào / yāo)有航空天線罩、地(dì / de)面天線罩、充氣天線罩、殼體結構天線罩及空間骨架天線罩五種結構。

航空天線罩

一(yī / yì ／yí)般爲(wéi / wèi)殼體結構。根據具體情況，可以采用垂直入射天線罩或流線型的大入射角天線罩。爲(wéi / wèi)滿足空氣動力學的要(yào / yāo)求，天線罩要(yào / yāo)做成流線型的結構。但是，天線在天線罩内掃描時，入射角變化大，使天線罩難以得到最佳的電氣性能。如果不是流線型的，通常設計成入射角小于30°角的天線罩，其形狀可以是圓柱形、球形或抛物面形。這種垂直入射天線罩的空氣動力學性能雖然差些，但電氣性能較好。

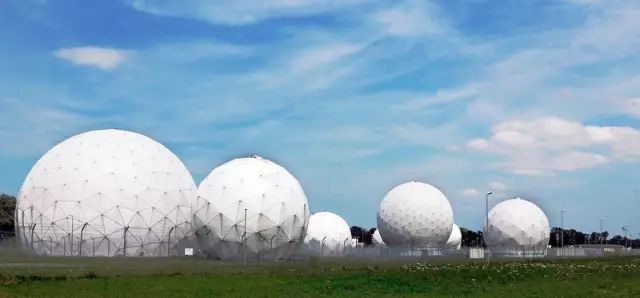

地(dì / de)面天線罩

通常是截球形的(約爲(wéi / wèi)四分之三的球)，可分爲(wéi / wèi)充氣罩和(hé / huò)剛性罩兩類。剛性天線罩又分爲(wéi / wèi)殼體結構天線罩和(hé / huò)空間骨架天線罩兩種。

充氣天線罩

球形薄膜在截口四周圍用壓闆固定于氣密性的平台上，周圍或用繩索拉緊，或用其他方法固定，内部充氣。它的優點是罩壁薄且均勻，電氣性能好，适于寬頻帶工作；罩體柔軟便于折疊，重量輕、體積小，運輸、儲藏、安裝方便。缺點是需要(yào / yāo)持續向罩内充氣，以維持罩子形狀和(hé / huò)必要(yào / yāo)的剛性。若充氣設備發生故障，會使罩子倒塌而損壞天線。美國研制成最大的充氣罩，其直徑爲(wéi / wèi) 64.05米（210英尺），用作“通信衛星”(Telstar)的雷達天線。

殼體結構天線罩

通常把罩壁做成彎曲的殼體，結構荷載靠殼體支撐。其中均勻單壁殼體結構因從工作波長和(hé / huò)尺寸上的考慮，罩子尺寸受到限制；泡沫塑料殼體結構因材料的介電常數和(hé / huò)損耗角正切低，電氣上允許采用較厚的罩壁以滿足結構負荷要(yào / yāo)求。各泡沫塊之間的連接，可用膠接以拼成均勻的整體殼，電氣性能好，适于高頻率和(hé / huò)寬頻段工作;夾層殼體結構常用A型夾層結構。它由兩個等厚對稱的高強度密度的表皮和(hé / huò)一(yī / yì ／yí)個低密度的芯子組成。它的優點是強度重量比和(hé / huò)剛度重量比大，适用于一(yī / yì ／yí)定波長的大型地(dì / de)面天線罩。但缺點是工作頻帶窄，制造複雜、成本高。當A型夾層不能滿足要(yào / yāo)求時,可采用由奇數層組成的多層夾層結構。中國于1972年研制成功的直徑44.4米夾層天線罩即采用了(le／liǎo) A型夾層殼體結構。

空間骨架天線罩

由金屬（或介質）球形網格骨架和(hé / huò)蒙在其上的介質薄闆（或薄膜）構成。主要(yào / yāo)由網格骨架承受結構荷載，網格骨架的設計原則是使杆件截面在保證力學性能的情況下電氣遮擋盡量小。金屬的強度和(hé / huò)剛度比介質材料大，所以多采用金屬骨架。它的優點是适于高頻和(hé / huò)寬頻帶工作，制造容易，價格較廉，适用于大型地(dì / de)面天線。世界上最大的金屬空間骨架天線罩是1964年建成的，直徑爲(wéi / wèi)45.75米（150英尺），用于美國海斯台克(Haystack)雷達天線。

來源：微波射頻網、《天線工程手冊》、百科、知乎 綜合整理
